Density-Histogram

Authors

[Editor] Hu Zheng;

[Contributors]

Use density plots or histograms to show data distribution.

Setup

  • System Requirements: Cross-platform (Linux/MacOS/Windows)

  • Programming language: R

  • Dependent packages: grafify; dplyr

# Install packages
if (!requireNamespace("grafify", quietly = TRUE)) {
  install.packages("grafify")
}
if (!requireNamespace("dplyr", quietly = TRUE)) {
  install.packages("dplyr")
}

# Load packages
library(grafify)
library(dplyr)

Data Preparation

# Load data
data <- read.delim("files/Hiplot/039-density-histogram-data.txt", header = T)

# convert data structure
y <- "Doubling_time"
group <- "Student"
data[, group] <- factor(data[, group], levels = unique(data[, group]))
data <- data %>%
  mutate(median = median(get(y), na.rm = TRUE),
         mean = mean(get(y), na.rm = TRUE))

# View data
head(data)
  Experiment Student Doubling_time facet   median     mean
1       Exp1       A      17.36765    F1 20.18114 19.91642
2       Exp1       B      18.04119    F1 20.18114 19.91642
3       Exp1       C      18.70120    F1 20.18114 19.91642
4       Exp1       D      20.06762    F1 20.18114 19.91642
5       Exp1       E      20.19807    F2 20.18114 19.91642
6       Exp1       F      22.11908    F2 20.18114 19.91642

Visualization

1. Density Plot

# Density Plot
p <- plot_density(
  data = data,
  ycol = get(y),
  group = get(group),
  linethick = 0.5,
  c_alpha = 0.6) +
  ggtitle("Density Plot") +
  geom_vline(aes_string(xintercept = "median"),
        colour = 'black', linetype = 2, size = 0.5) +
  xlab(y) +
  ylab("density") +
  guides(fill = guide_legend(title = group), color = FALSE) +
  theme(text = element_text(family = "Arial"),
        plot.title = element_text(size = 12,hjust = 0.5),
        axis.title = element_text(size = 12),
        axis.text = element_text(size = 10),
        axis.text.x = element_text(angle = 0, hjust = 0.5,vjust = 1),
        legend.position = "bottom",
        legend.direction = "horizontal",
        legend.title = element_text(size = 10),
        legend.text = element_text(size = 10))

p

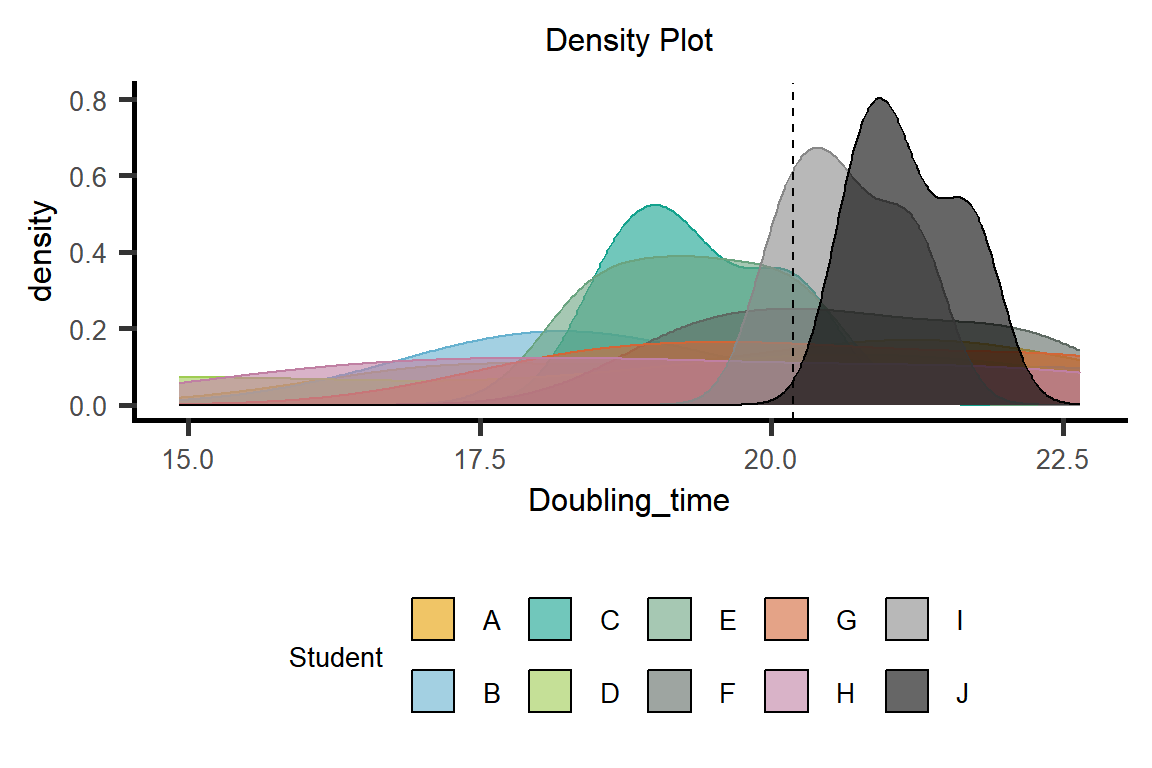

FigureΒ 1: Density Plot

2. Histogram Plot

# Histogram Plot
p <- plot_histogram(
  data = data,
  ycol = get(y),
  group = get(group),
  linethick = 0.5,
  BinSize = 30)  +
  ggtitle("Histogram Plot") +
  geom_vline(aes_string(xintercept = "median"),
        colour = 'black', linetype = 2, size = 0.5) +
  xlab(y) +
  ylab("density") +
  guides(fill = guide_legend(title = group), color = FALSE) +
  theme(text = element_text(family = "Arial"),
        plot.title = element_text(size = 12,hjust = 0.5),
        axis.title = element_text(size = 12),
        axis.text = element_text(size = 10),
        axis.text.x = element_text(angle = 0, hjust = 0.5,vjust = 1),
        legend.position = "bottom",
        legend.direction = "horizontal",
        legend.title = element_text(size = 10),
        legend.text = element_text(size = 10))

p

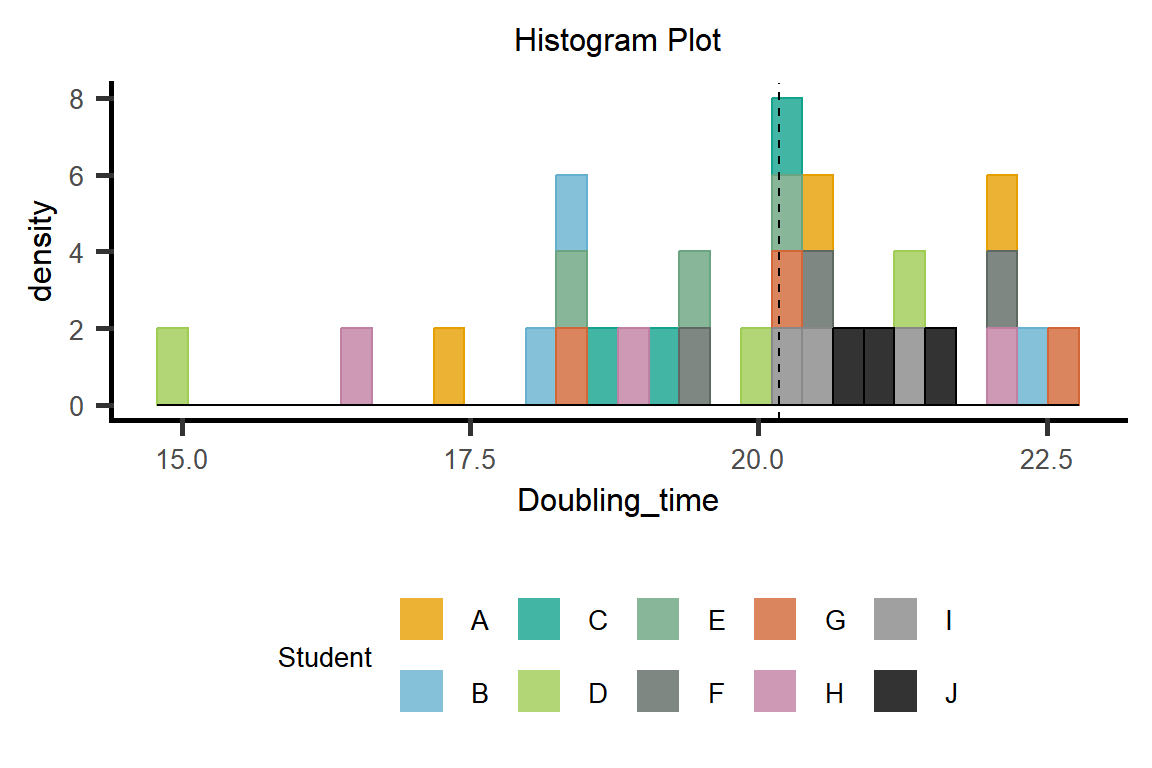

FigureΒ 2: Histogram Plot
