面积图

作者

[编辑] 郑虎;

[审核] .

面积图是一种基于折线图并以图形方式显示定量数据的图形。轴和线之间的区域通常用颜色、纹理和图案来强调。

环境配置

  • 系统: Cross-platform (Linux/MacOS/Windows)

  • 编程语言: R

  • 依赖包: ggplot2; ggthemes

# 安装包
if (!requireNamespace("ggplot2", quietly = TRUE)) {
  install.packages("ggplot2")
}
if (!requireNamespace("ggthemes", quietly = TRUE)) {
  install.packages("ggthemes")
}

# 加载包
library(ggplot2)
library(ggthemes)

数据准备

载入数据为 x 轴数值和 y 轴数值。

# 加载数据
data <- read.table("files/Hiplot/001-area-data.txt", header = T)
# 查看数据
head(data)
   group xaxis.value yaxis.value
1 Group1        1900          26
2 Group1        1901          27
3 Group1        1902          10
4 Group1        1903          16
5 Group1        1904          19
6 Group1        1905          18

可视化

# 面积图
p <- ggplot(data, aes(x = xaxis.value, y = yaxis.value, fill = group)) +
  geom_area(alpha = 1) +
  ylab("yaxis.value") +
  xlab("xaxis.value") +
  ggtitle("Area Plot") +
  scale_fill_manual(values = c("#e04d39","#5bbad6","#1e9f86")) +
  theme_stata() +
  theme(text = element_text(family = "Arial"),
        plot.title = element_text(size = 12,hjust = 0.5),
        axis.title = element_text(size = 12),
        axis.text = element_text(size = 10),
        axis.text.x = element_text(angle = 0, hjust = 0.5,vjust = 1),
        legend.position = "right",
        legend.direction = "vertical",
        legend.title = element_text(size = 10),
        legend.text = element_text(size = 10))

p

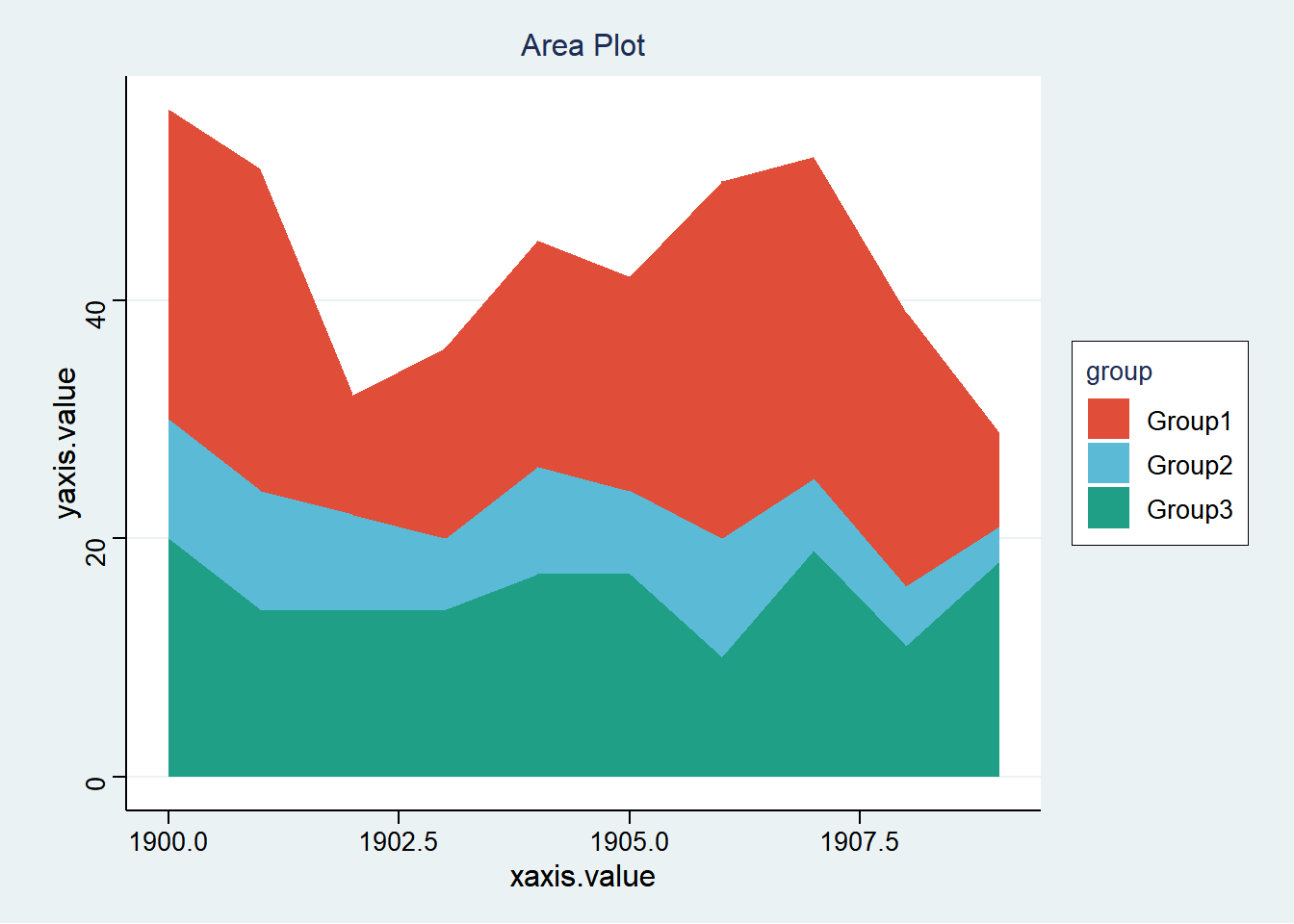

图 1: 面积图

不同颜色代表不同组的面积图。
