环状条形图

作者

[编辑] 郑虎;

[审核] .

绘制环状条形图

环境配置

  • 系统: Cross-platform (Linux/MacOS/Windows)

  • 编程语言: R

  • 依赖包: ggplot2; dplyr

# 安装包
if (!requireNamespace("ggplot2", quietly = TRUE)) {
  install.packages("ggplot2")
}
if (!requireNamespace("dplyr", quietly = TRUE)) {
  install.packages("dplyr")
}

# 加载包
library(ggplot2)
library(dplyr)

数据准备

# 加载数据
data <- read.delim("files/Hiplot/023-circular-barplot-data.txt", header = T)

# 整理数据格式
data$group <- as.factor(data$group)
empty_bar <- 2
to_add <- data.frame(matrix(NA, empty_bar*nlevels(data$group), ncol(data)))
colnames(to_add) <- colnames(data)
to_add$group <- rep(levels(data$group), each=empty_bar)
data <- rbind(data, to_add)
data <- data %>% arrange(group)
data$id <- seq(1, nrow(data))

label_data <- data
number_of_bar <- nrow(label_data)
angle <- 90 - 360 * (label_data$id-0.5) /number_of_bar
label_data$hjust <- ifelse( angle < -90, 1, 0)
label_data$angle <- ifelse(angle < -90, angle+180, angle)

base_data <- data %>%
  group_by(group) %>%
  summarize(start=min(id), end=max(id) - empty_bar) %>%
  rowwise() %>%
  mutate(title=mean(c(start, end)))

# 查看数据
head(data)
  individual group value id
1   Mister 1     A    82  1
2   Mister 2     A    98  2
3   Mister 3     A    72  3
4   Mister 4     A    34  4
5   Mister 5     A    60  5
6   Mister 6     A    61  6

可视化

# 环状条形图
p <- ggplot(data, aes(x=as.factor(id), y=value, fill=group)) +
  geom_bar(aes(x=as.factor(id), y=value, fill=group), stat="identity", alpha=0.5) +
  ylim(-50,max(na.omit(data$value))+30) +
  geom_segment(data=base_data, aes(x = start, y = -5, xend = end, yend = -5), colour = "black", alpha=0.8, size=0.8 , inherit.aes = FALSE )  +
  geom_text(data=base_data, aes(x = title, y = -12, label=group), colour = "black", alpha=0.8, size=4, fontface="bold", inherit.aes = FALSE) +
  geom_text(data=label_data, aes(x=id, y=value+8, label=individual, hjust=hjust), color="black", fontface="bold",alpha=0.6, size=3, angle= label_data$angle, inherit.aes = FALSE ) +
  geom_text(data=label_data, aes(x=id, y=value-10, label=value, hjust=hjust), color="black", fontface="bold",alpha=0.6, size=3, angle= label_data$angle, inherit.aes = FALSE ) +
  coord_polar() +
  scale_fill_manual(values = c("#3b4992ff","#ee0000ff","#008b45ff","#631879ff")) +
  theme_minimal() +
  theme(text = element_text(family = "Arial"),
        plot.title = element_text(size = 12,hjust = 0.5),
        axis.title = element_blank(),
        axis.text = element_blank(),
        legend.position = "right",
        legend.direction = "vertical",
        legend.title = element_text(size = 10),
        legend.text = element_text(size = 10),
        panel.grid = element_blank(),
        plot.margin = unit(rep(-1,4), "cm"))

p

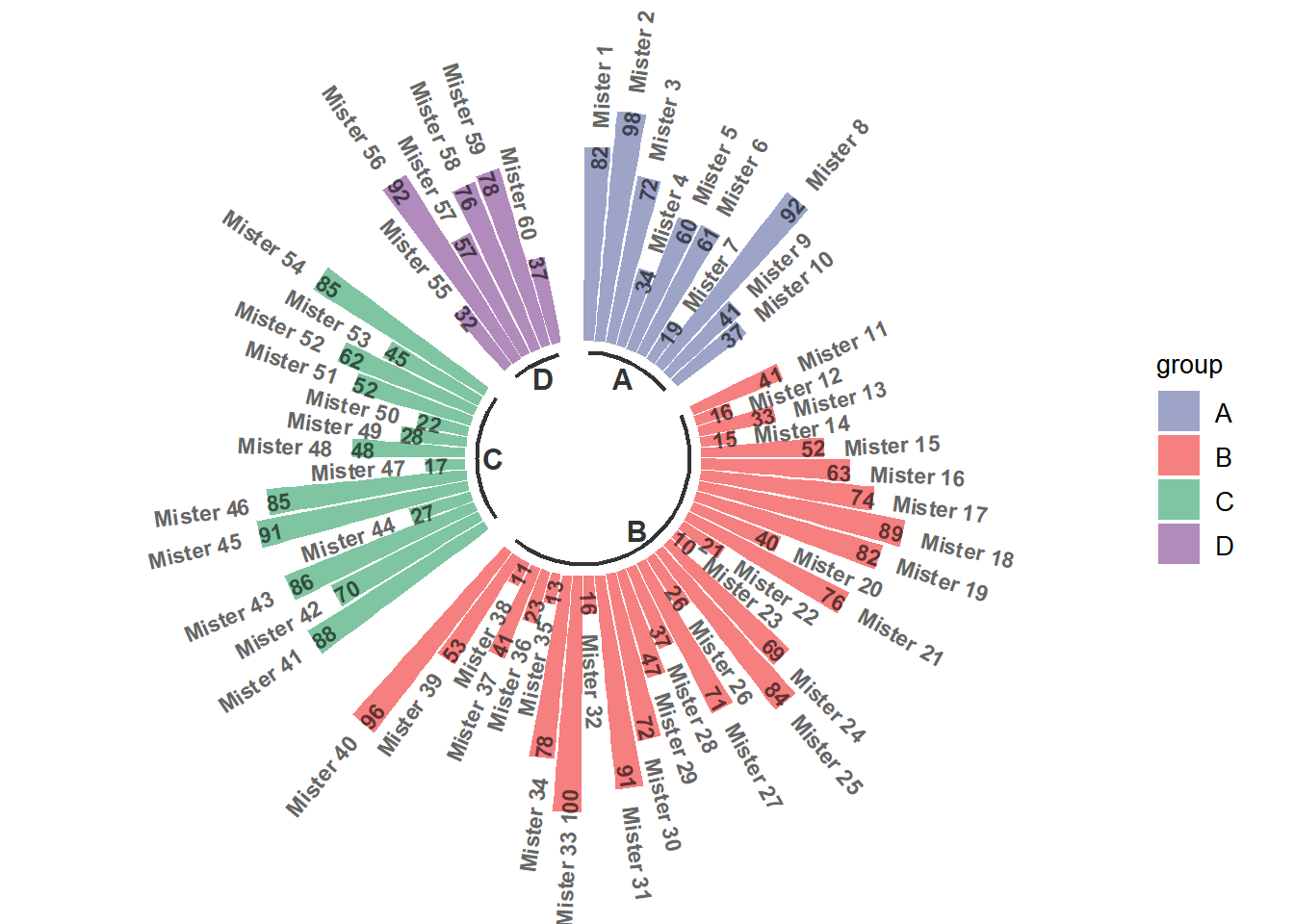

图 1: 环状条形图
