树型图

作者

[编辑] 郑虎;

[审核] .

注记

Hiplot 网站

本页面为 Hiplot Treemap 插件的源码版本教程,您也可以使用 Hiplot 网站实现无代码绘图,更多信息请查看以下链接:

https://hiplot.cn/basic/treemap?lang=zh_cn

树形图是一种用图形形式来表示层次结构的树形结构图。

环境配置

  • 系统: Cross-platform (Linux/MacOS/Windows)

  • 编程语言: R

  • 依赖包: treemap

# 安装包
if (!requireNamespace("treemap", quietly = TRUE)) {
  install.packages("treemap")
}

# 加载包
library(treemap)

数据准备

载入数据为不同分组及其数据。

# 加载数据
data <- read.delim("files/Hiplot/173-treemap-data.txt", header = T)

# 查看数据
head(data)
   group value
1 Group1    13
2 Group2    34
3 Group3    21
4 Group4    43

可视化

# 树型图
p <- treemap(data, index = colnames(data)[1], vSize = colnames(data)[2],
             vColor = colnames(data)[1], type = "index", title = "",
             algorithm = "pivotSize", sortID = colnames(data)[1], border.lwds = 1,
             fontcolor.labels = "#000000", inflate.labels = F, overlap.labels = 0.5,
             fontfamily.title = "Arial", fontfamily.legend = "Arial",
             fontfamily.labels = "Arial",
             palette = c("#E64B35FF","#4DBBD5FF","#00A087FF","#3C5488FF",
                         "#F39B7FFF"),
             aspRatio = 6 / 6)

p
$tm
   group vSize vColor stdErr vColorValue level        x0        y0         w
1 Group1    13      1     13          NA     1 0.0000000 0.8088235 0.6126126
2 Group2    34      1     34          NA     1 0.0000000 0.3088235 0.6126126
3 Group3    21      1     21          NA     1 0.0000000 0.0000000 0.6126126
4 Group4    43      1     43          NA     1 0.6126126 0.0000000 0.3873874
          h   color
1 0.1911765 #E64B35
2 0.5000000 #4DBBD5
3 0.3088235 #00A087
4 1.0000000 #3C5488

$type
[1] "index"

$vSize
[1] "value"

$vColor
[1] NA

$stdErr
[1] "value"

$algorithm
[1] "pivotSize"

$vpCoorX
[1] 0.2664042 0.7335958

$vpCoorY
[1] 0.0328084 0.9671916

$aspRatio
[1] 1

$range
[1] NA

$mapping
[1] NA NA NA

$draw
[1] TRUE

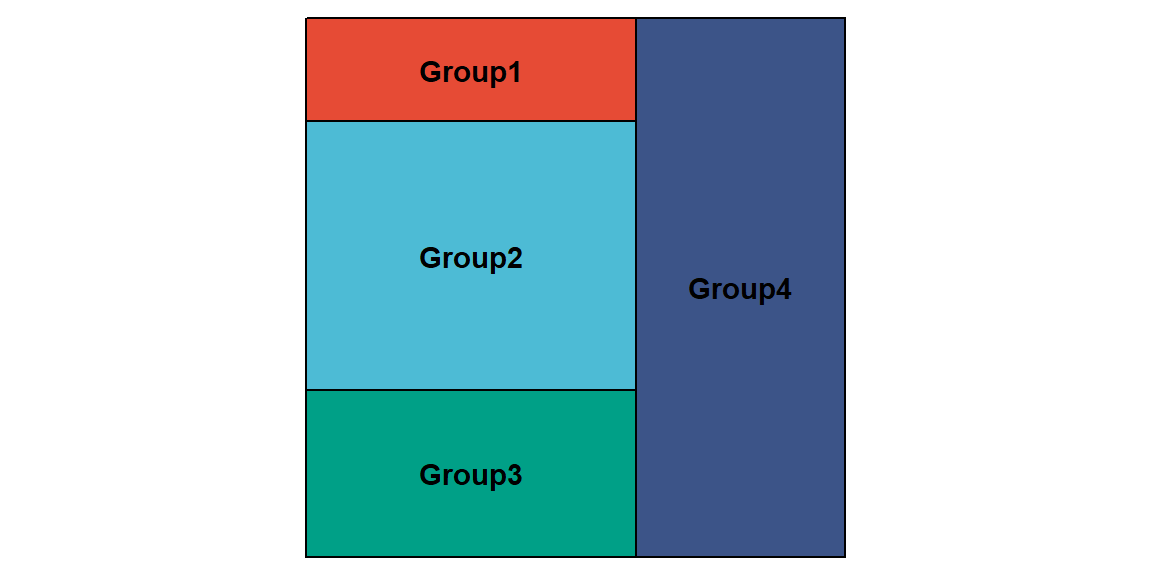

图 1: 树型图

不同颜色表示不同组群 ,不同面积表示数据及占比。
