R 脚本逻辑可视化

作者

[编辑] 郑虎;

[审核] .

注记

Hiplot 网站

本页面为 Hiplot R Script Flow 插件的源码版本教程，您也可以使用 Hiplot 网站实现无代码绘图，更多信息请查看以下链接:

https://hiplot.cn/basic/r-code-flow?lang=zh_cn

R 脚本逻辑可视化能够实现对 if，else 等逻辑函数进行可视化的窗口。

环境配置

  • 系统: Cross-platform (Linux/MacOS/Windows)

  • 编程语言: R

  • 依赖包: flow

# 安装包
if (!requireNamespace("flow", quietly = TRUE)) {
  install.packages("flow")
}

# 加载包
library(flow)

数据准备

载入数据为 R 语言 if，else 函数代码

# 加载数据
code <- function(){
  if (x < 10) {
    a <- 1
  } else {
    a <- 2
  }
  if (a == 2) {
    c <- d
  } else {
    d <- a
  }
}

可视化

# R 脚本逻辑可视化
p <- flow_view(code)

p
R Script Flow

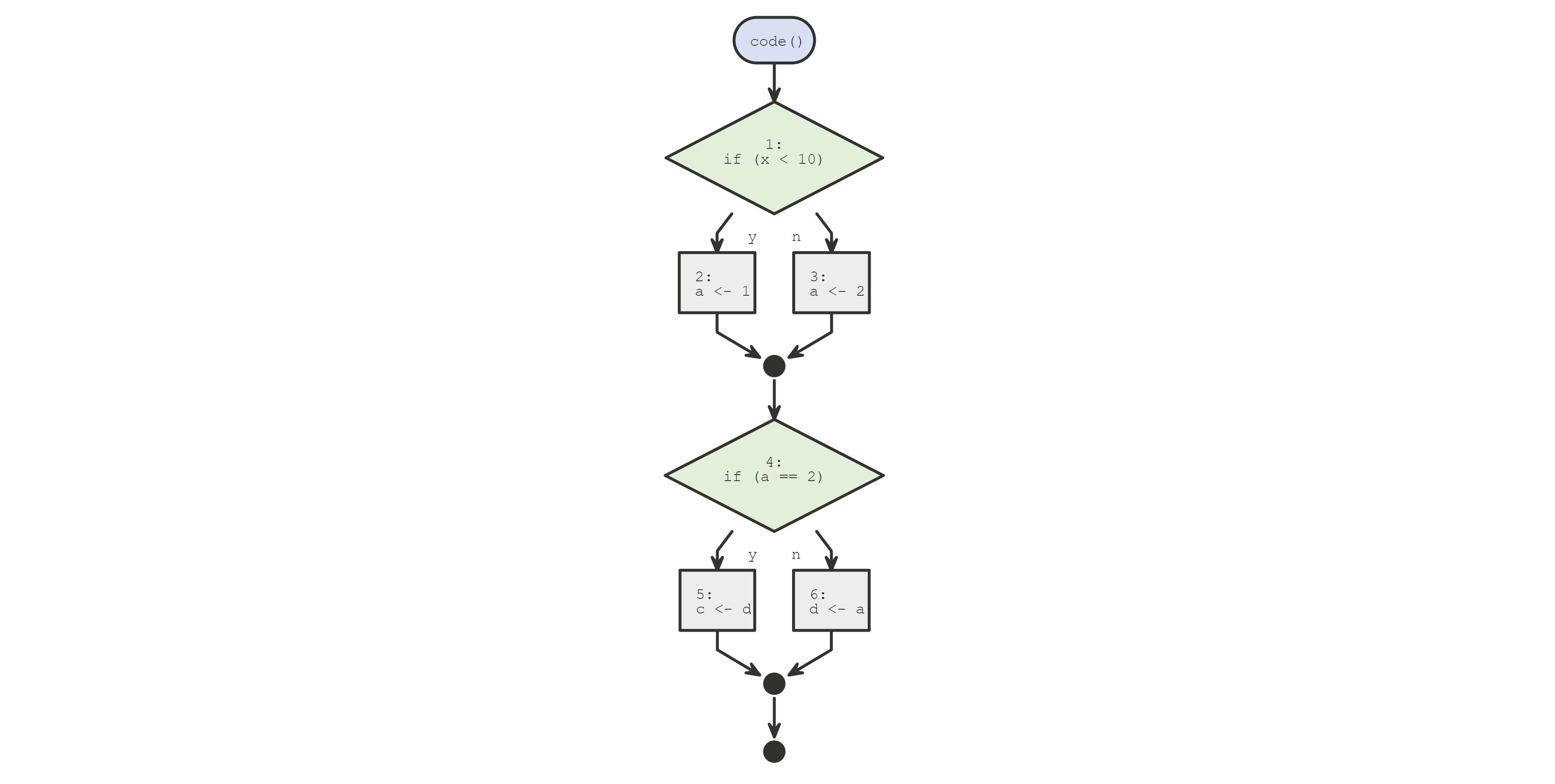

图 1: R 脚本逻辑可视化

图示表示如果变量 x < 10，a = 1,如果变量 x > 10，a = 2；如果 a = 2，则 c = d，如果 a 不等于2，则 d = a。
