韦恩图

作者

[编辑] 郑虎;

[审核] .

注记

Hiplot 网站

本页面为 Hiplot Venn 插件的源码版本教程,您也可以使用 Hiplot 网站实现无代码绘图,更多信息请查看以下链接:

https://hiplot.cn/basic/venn?lang=zh_cn

维恩图是一种表示不同有限集合之间所有可能的逻辑关系的图。这些图将集合内元素描述为平面上的点,将集合描述为封闭曲线内的区域。维恩图由多个重叠的闭合曲线 (通常是圆) 组成,每个曲线代表一个集合。标记为S曲线内的点表示集合 S 中的元素,而边界外的点表示集合 S 中不存在的元素。例如,两个集合中的所有元素的交集,S∩T,在视觉上用集合 S 和 T 的重叠区域来表示。在维恩图中,曲线以各种可能的方式重叠,显示了集合之间所有可能的关系。

环境配置

  • 系统: Cross-platform (Linux/MacOS/Windows)

  • 编程语言: R

  • 依赖包: VennDiagram; grDevices

# 安装包
if (!requireNamespace("VennDiagram", quietly = TRUE)) {
  install.packages("VennDiagram")
}
if (!requireNamespace("grDevices", quietly = TRUE)) {
  install.packages("grDevices")
}

# 加载包
library(VennDiagram)
library(grDevices)

数据准备

载入数据为 5 个含有基因名称的集合。

# 加载数据
data <- read.delim("files/Hiplot/178-venn-data.txt", header = T)

# 整理数据格式
for (i in seq_len(ncol(data))) {
  data[is.na(data[, i]), i] <- ""
}
raw <- data
data <- as.data.frame(raw[raw[, 1] != "", 1])
colnames(data) <- colnames(raw)[1]
list.num <- 1
for (i in 2:ncol(raw)) {
  if (any(!is.na(raw[, i]) & raw[, i] != "")) {
    tmp <- raw[i]
    tmp <- tmp[tmp[, 1] != "", ]
    tmp <- as.data.frame(tmp)
    colnames(tmp) <- colnames(raw)[i]
    assign(paste0("data", i), tmp)
    list.num <- list.num + 1
  }
}
colnames(data) <- paste("V", seq_len(ncol(data)), sep = "")
colnames(data2) <- paste("V", seq_len(ncol(data2)), sep = "")
colnames(data3) <- paste("V", seq_len(ncol(data3)), sep = "")
colnames(data4) <- paste("V", seq_len(ncol(data4)), sep = "")
colnames(data5) <- paste("V", seq_len(ncol(data5)), sep = "")
data_list <- list(
  n1 = data$V1, n2 = data2$V1, n3 = data3$V1,
  n4 = data4$V1, n5 = data5$V1
)
names(data_list) <- colnames(raw)[1:5]

# 查看数据
head(data)
       V1
1   ISG15
2  TTLL10
3    HES4
4  OR4G4P
5 MND2P28
6  FAM87B

可视化

# 韦恩图
col <- c("#E64B35FF","#4DBBD5FF","#00A087FF","#3C5488FF","#F39B7FFF")
p <- venn.diagram(
  data_list, scaled = F, euler.d = F, filename = NULL, col = "black",
  fill = col,
  cex = c(
    1.5, 1.5, 1.5, 1.5, 1.5, 1, 0.8, 1, 0.8, 1, 0.8, 1, 0.8,
    1, 0.8, 1, 0.55, 1, 0.55, 1, 0.55, 1, 0.55, 1, 0.55, 1, 1, 1, 1, 1, 1.5
  ),
  cat.col = col, cat.cex = 1,
  main.fontfamily = "Arial", fontfamily = "Arial", cat.fontface = "bold",
  cat.fontfamily = "Arial", margin = 0.1, main = "Vene Plot", alpha = 0.8
);grid::grid.draw(p)

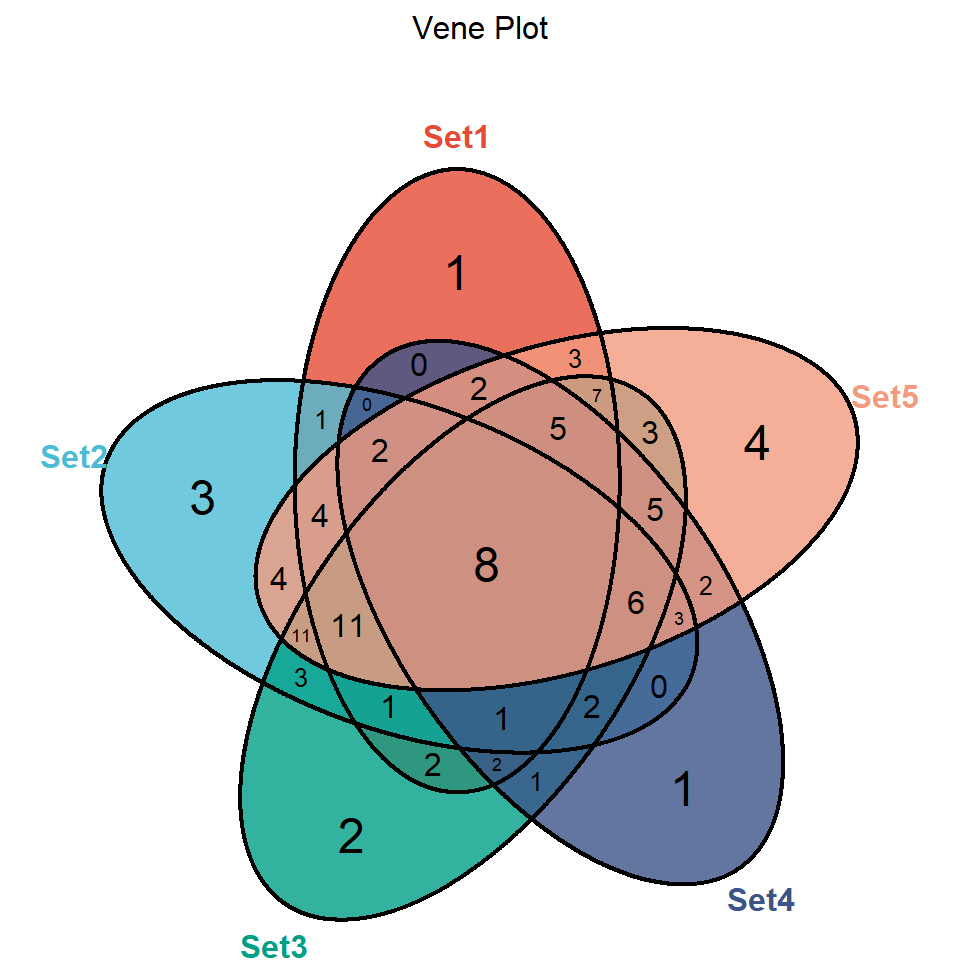

图 1: 韦恩图

5 种颜色的闭合曲线代表 5 个集合,数字表示多个集合重叠或者未重叠的基因数,例如:示例图中 8 代表 5 个示例集合中均含有 8 个相同的基因名称。
