MA 图

作者

[编辑] 郑虎;

[审核] .

注记

Hiplot 网站

本页面为 Hiplot EnhancedMA 插件的源码版本教程,您也可以使用 Hiplot 网站实现无代码绘图,更多信息请查看以下链接:

https://hiplot.cn/basic/pseudo-enhanced-ma?lang=zh_cn

差异表达基因可视化。

环境配置

  • 系统: Cross-platform (Linux/MacOS/Windows)

  • 编程语言: R

  • 依赖包: EnhancedVolcano

# 安装包
if (!requireNamespace("EnhancedVolcano", quietly = TRUE)) {
  install_github('kevinblighe/EnhancedVolcano')
}

# 加载包
library(EnhancedVolcano)

数据准备

# 加载数据
data <- read.delim("files/Hiplot/143-pseudo-enhanced-ma-data.txt", header = T)

# 整理数据格式
row.names(data) <- data[,1]
data <- data[,-1]
data$baseMeanNew <- 1 / (10^log(data$baseMean + 1))

# 查看数据
head(data)
              baseMean log2FoldChange      lfcSE       stat       pvalue
COL6A3    8.494143e+04    -0.34453583 0.07607842 -4.5305972 5.881720e-06
ZNF157    2.456747e+00    -0.42976616 0.33693867 -1.2957785 1.950518e-01
RPL23P11  0.000000e+00             NA         NA         NA           NA
SCARNA10  4.406548e-01    -0.05657159 0.15265730 -0.2329492 8.158009e-01
RNU6-857P 0.000000e+00             NA         NA         NA           NA
TOPORS    5.331777e+02     0.10709656 0.12572643  0.8549637 3.925712e-01
                  padj  baseMeanNew
COL6A3    6.207728e-05 4.469624e-12
ZNF157              NA 5.750056e-02
RPL23P11            NA 1.000000e+00
SCARNA10            NA 4.314220e-01
RNU6-857P           NA 1.000000e+00
TOPORS    6.148749e-01 5.239278e-07

可视化

# MA 图
p <- EnhancedVolcano(
  data, lab = rownames(data), title = "MA plot", subtitle = "EnhancedMA",
  x = 'log2FoldChange', y = 'baseMeanNew', xlab = bquote(~Log[2]~ 'fold change'),
  ylab = bquote(~Log[e]~ 'base mean + 1'), ylim = c(0,12),
  pCutoff = as.numeric(1e-05), FCcutoff = 1, pointSize = 3.5,
  labSize = 4, boxedLabels = T, colAlpha = 1,
  legendLabels = c('NS', expression(Log[2]~FC),
                   'Mean expression',
                   expression(Mean-expression~and~log[2]~FC)),
  legendPosition = "bottom", legendLabSize = 16, legendIconSize = 4.0,
  encircleCol = 'black', encircleSize = 2.5, encircleFill = 'pink',
  encircleAlpha = 1/2) +
  coord_flip() +
  theme(text = element_text(family = "Arial"),
        plot.title = element_text(size = 12,hjust = 0.5),
        axis.title = element_text(size = 12),
        axis.text = element_text(size = 10),
        axis.text.x = element_text(angle = 0, hjust = 0.5,vjust = 1),
        legend.title = element_text(size = 10),
        legend.text = element_text(size = 10))

p

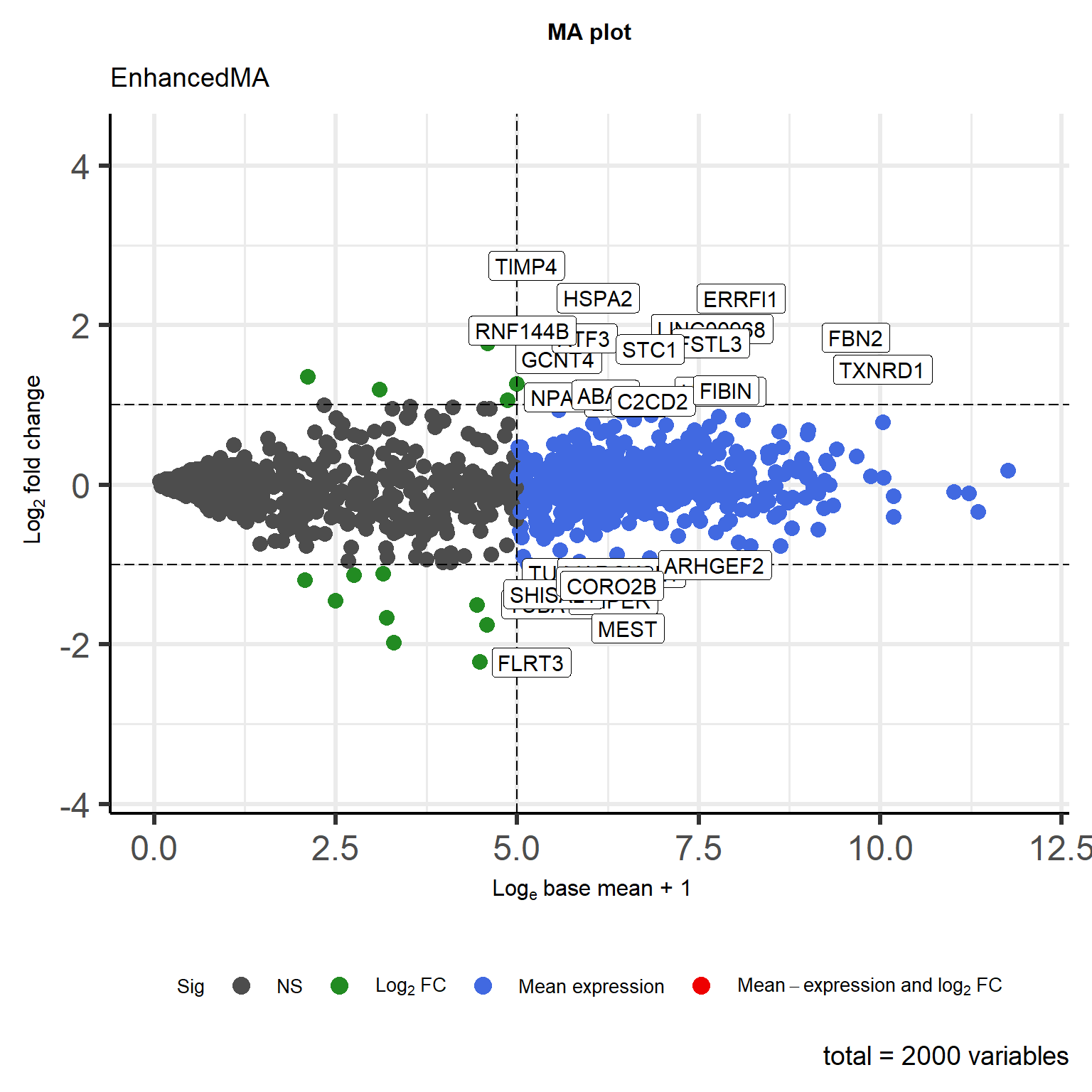

图 1: MA 图
